概论 硅青铜(silieon bronze)以硅为主要合金元 素的青铜。工业上应用的硅青铜除含硅外，还含有少量 的锰、镍、锌或其他元素。硅在铜中呈有限固溶，在 852C时最大溶解度可达5.3％，并随温度降低而减 小，但时效硬化效应不强，一般不进行强化热处理。
性质 变 形硅青铜含硅量为1％一4％，硅增高会出现脆性相，铜的代用品。列入中国国家标准中的变形硅青铜共2 降低塑性。硅青铜的结晶温度范围较小，有足够的流动种牌号，其主要化学成分和力学性能列于表。 性，力学性能较锡青铜高，在机械制造工业中可作锡青 变形硅青铜的主要化学成分和力学性能 才仁莽口牛 在铜硅合金中加入适量的锰可改善力学性能、耐 蚀性和工艺性能。常采用的是含硅3％和锰1％的硅青 铜QSi3一1，高温时为单相。固溶体，冷却到450℃以下 时，有少量化合物MnZSi或Mnsi析出，但强化效果极 弱，通常是在退火或加工硬化状态下使用。QSi3一1拉 制棒材由于相变应力，在存放过程中易出现自行破裂 现象，故成品应进行低温退火，且合金硅含量宜取下 限。QSi3一1硅青铜可在冷、热态下压力加工，力学、耐 蚀、耐磨和焊接性能好，无磁，冲击时不发生火花，在机 械、化工、石油、船舶等工业部门都被广泛应用。 镍能提高硅青铜的力学性能和耐蚀性，且兼有良 好的电导性。镍与硅形成能固溶于铜的化合物NiZSi， 在共晶温度(1025’C)的最大溶解度为9.0％，并随温 度降低而减小，在室温几乎为零。镍与硅的比值为4: 1的铜合金在时效处理中会因NiZSi相沉淀而强化，获 得良好的综合性能。工业上常用的含硅1％和镍3％的 硅青铜QSil一3，在900一950‘C淬火后塑性良好，再经 350一55oC时效处理1一4h，强度可提高1倍以上。这 种合金的耐磨性、高温强度较高。其电导性亦比一般高 强度的铜合金为高。因此在机械工业等部门制造重要 零件，也可作通讯用高强度架空线和导电极等。 铅、锑、秘、砷、硫、磷等元素对合金有害，应严加控 制

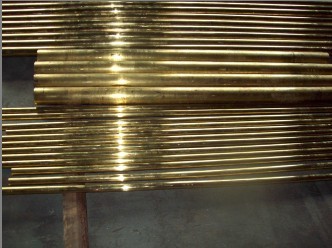

成分 QSi3.5-3-1.5硅青铜 QSi3.5-3-1.5为含有锌、锰、铁等元素的硅青铜，性能同QSi3-1，但耐热性较好，棒材、线材存放时自行开裂的倾向性较小。QSi3.5-3-1.5主要用作在高温工作的轴套材料。
QSi3.5-3-1.5化学成分：
锑(Sb)≤0.002,铁(Fe)1.2～1.8,镍(Ni)≤0.2,硅(Si)3.0～4.0,锡(Sn)≤0.25,铅(Pb)≤0.03,铜(Cu)余量,锌(Zn)2.5～3.5,锰(Mn)0.5～0.9,磷(P)≤0.03,砷(As)≤0.002,杂质总和％≤1.1
